  1. (Department of Electrical Engineering, Incheon National University, Korea)
  2. (Photoelectric and Energy Device Application Lab, Multidisciplinary Core Institute for Future Energies, Incheon National University, Korea)
  3. (Department of Electrical Engineering, Incheon National University, Incheon 22012, Korea)



SnS2, Photodetector, Photoresponse, p-Si, 2D material

1. 서론

2004년 Graphene 발견되면서 Transition metal disulfide (TMD)와 같은 2D 구조의 층을 이루는 물질에 대한 관심이 커지고 있다. TMD 물질들은 인접한 층이 평면 공유 결합하는 특이한 구조를 가지는데 이는 Van der waals 힘에 의해 독특한 구조를 형성한다(1,2). TMD 물질의 구조는 Field effect transistors (FET), Photovoltaic devices와 같은 광전기 분야, 광 센서, 가스 센서 등 여러 분야에서 큰 매력을 가지고 있다. TMD 물질은 넓은 표면적, 나노 스케일의 두께 형성, 쉬운 표면처리 등의 이점으로 인해 특히 고성능의 센서 개발에 큰 역할을 할 수 있다. 이는 기존의 금속 산화물과 비교하여 큰 이점을 지닌다(3-3). 현재까지 보고된 금속 산화물은 일반적으로 전자 전도도가 낮은 특성을 가지는데, TMD 물질은 금속-황의 공유 결합 특성으로 인해 더 높은 고유 전자 전도도를 가진다. 대표적인 TMD 물질로는 MoS2, VS2, WS2, SnS2 등이 있고 이 물질들은 금속 산화물과 비교하여 개선되어 전기 화학적 특성을 위해 제안되어 왔다(6). SnS2는 단층 및 벌크 결정 상태에서 모두 indirect bandgap을 가지고 있는데 일반적으로 2 eV-2.6 eV의 범위의 값을 가진다. SnS2는 가장 많이 사용되는 TMD 물질 중 하나인 MoS2와 비교하여 상당히 큰 에너지 밴드 갭을 가진다. SnS2의 큰 밴드 갭은 큰 온-오프 전류의 비율 그리고 낮은 누설 전류를 가지게 하는 이점을 제공한다(7). 또한 다른 TMD 물질보다 소자가 더 큰 전압, 주파수 그리고 더 높은 온도에서도 작동 할 수 있도록 하는 장점이 있다. SnS2의 넓은 밴드갭과 이루는 층 구조의 관계는 아직 명확하지 않은 상태이다(8-10). SnS2는 FET에서 널리 연구된 MoS2보다 우수한 성능을 보였으며, water splitting, 광 및 가스 센스, 배터리 등의 분야에서 활발히 연구가 진행중이다(11,12).

본 연구에서는 TMD 물질인 SnS2와 p-type Si의 heterojunction를 형성하고 소자의 광 센서로서 광학, 전기적 특성을 분석하였다.

2. 실험과정

본 실험에서는 P-type Si 기판을 사용했으며, 실험 진행에 앞서 ultrasonic cleaner를 사용하여 아세톤, 메탄올, 증류수 순으로 각 10분씩 세정 작업을 진행한 후, nitrogen blowing을 이용하여 건조 작업을 하였다. 본 실험의 공정 순서는 Fig. 1에 도식화했다. P-type Si 위 Room Temperature에서 SnS2를 증착하였다. 증착된 SnS2는 순도 99.9% target을 이용하여 스퍼터링(magnetron sputtering) 공정으로 증착되었다. RF 50W에 증착시간은 각각 10분과 20분으로 두 가지 샘플을 제작하였다. 후면 전극은 Al을 사용하였으며 전면 전극은 Al을 grid의 형태로 공정을 진행하였다. 최종적으로 RTP를 이용하여 후 열처리를 진행하였고 이는 전극의 접촉 저항을 최소화시키기 위해서이다. 전계 방출형 주사 현미경 (FE-SEM)을 사용하여 SnS2의 두께를 확인하였고, UV-vis spectrophotometer (UV-2600, Shimadzu)와 potentiostat/galvanostat (ZIVE SP2, Wona Tech, Korea)를 사용하여 광학, 전기적 특성을 분석하였다.

그림. 1. Al grid/SnS/p-Si/Al 구조의 이종접합 광 검출기 제작과정

Fig. 1. Fabrication steps of Al grid/SnS/p-Si/Al photo- detector

../../Resources/kiee/KIEE.2018.67.10.1370/fig1.png

3. 결과 및 고찰

3.1 SnS2 광학특성

Fig. 2의 (a)는 SnS2 film에 파장에 따른 투과율을 보여준다. 파장이 커짐에 따라 SnS2의 투과율이 커지는 특성을 가지며, 가시광 영역에서 투과도가 80% 이상으로 확보되는 반면 자외선 영역은 효과적으로 차단되고 있음을 볼 수 있다. (b)는 photon energy (hv)에 따른 광 흡수계수 α를 보여준다. 광 흡수계수 α는 자외선 영역을 제외한 영역에서 낮은 수치를 보이고 있다. 광 흡수계수 α는 아래의 식과 같다(13).

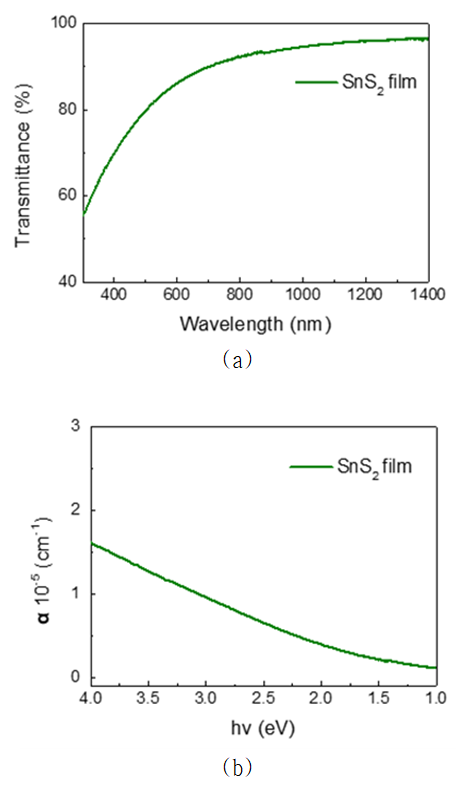

그림. 2. (a) SnS2 투과율 (b) SnS2 흡수계수 α

Fig. 2. Optical characteristic of SnS2 film (a) transmittance (b) absorption coefficient

../../Resources/kiee/KIEE.2018.67.10.1370/fig2.png

α = 1 d l n ( 1 T ) ,     h v = 1240 λ

3.2 SEM 분석

Fig. 3(a)는 소자의 구조 모식도와 실제 사진을 나타내었다. Fig. 3의 (b)와 (c)는 SnS/Si 구조의 SEM image로서 각 sample의 두께는 (b) SnS2는 80nm, (c) SnS2는 135nm의 Si 기판과 hetero junction을 보이고 있다. 샘플의 전면전극과 후면전극은 전도성이 우수한 Al을 사용하였다.

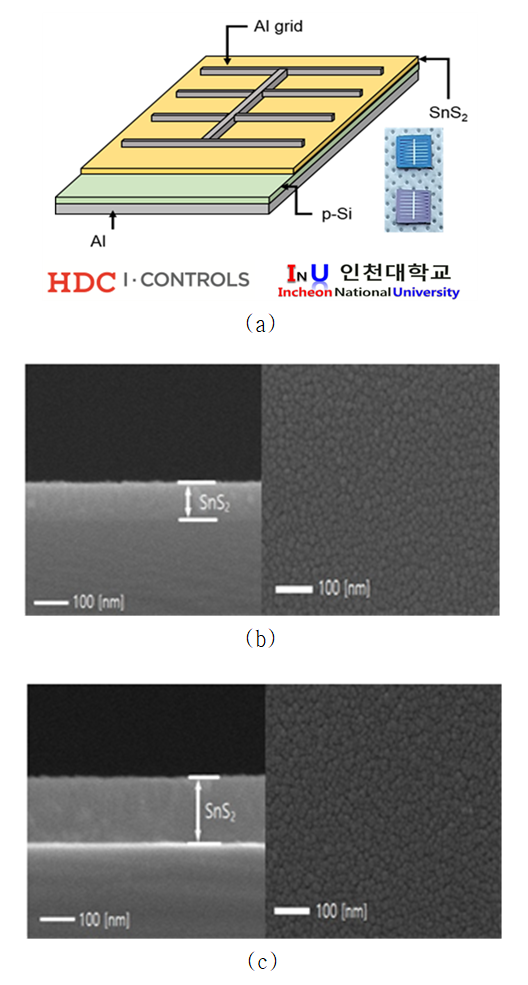

그림. 3. (a) Al grid/SnS2/p-Si/Al 모식도 그리고 실제사진 (b) 80 nm 두께 SnS2 표면 그리고 측면 SEM 이미지 (c) 135 nm 두께 SnS2 표면 그리고 측면 SEM 이미지

Fig. 3. (a) schematic and photographic of Al grid/SnS2/ p-Si/Al (b) SEM image in 80 nm thickness of SnS2 (c) SEM image in 135 nm thickness of SnS2

../../Resources/kiee/KIEE.2018.67.10.1370/fig3.png

3.3 광 검출기 I-V 특성

Fig. 4는 소자의 I-V 특성을 보이고 있다. 두 가지 소자 모두 명확한 정류특성을 보이고 있으며 (a)의 소자는 정방향 바이어스에서 더 큰 전류 수치를 보이고 있다. SnS2의 두께가 증가함에 따라 저항이 증가하기 때문으로 (b)에서 전류의 수치가 크게 감소함을 알 수 있다. 저항의 크기는 광 전류의 수치에 크게 영향을 주기 때문에 얇은 두께의 SnS2 형성이 필수적이다.

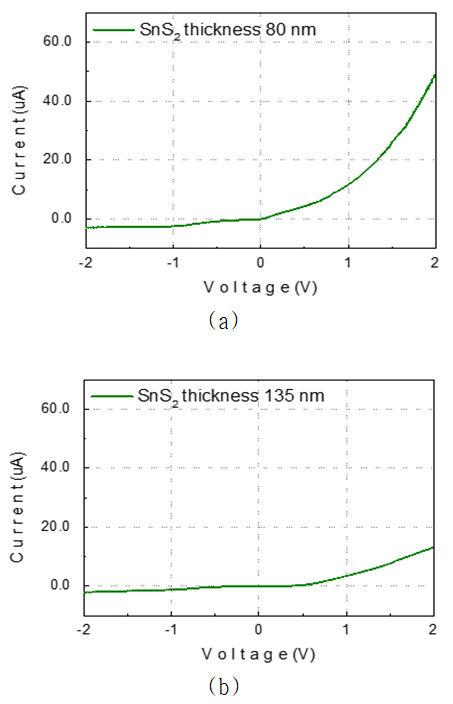

그림. 4. SnS2 광학적 특성 (a) 투과율 (b) 흡수도 (c) tauc plot

Fig. 4. I-V curve of Al grid/SnS2/p-Si/Al photodetector (a) 80 nm thickness of SnS2 (b) 135 nm thickness of SnS2

../../Resources/kiee/KIEE.2018.67.10.1370/fig4.png

3.4 UV 광 검출기 광학적, 전기적 특성

Fig. 5의 (a), (b)는 각 광원 파장에 대한 응답률을 나타낸 그래프이다. 광원을 on-off를 반복하여 광 응답을 측정하였다. 아래의 Table 1에는 파장에 따른 광전류 수치를 표기하였다. (a)의 광 응답은 740nm에서 19.74 μA로 가장 높은 광전류를 보여주며 365nm에서 1.389 μA로 가장 낮은 광전류 값을 보여주었다. (b)의 광 응답은 365 nm에서 0.933 μA로 가장 낮은 광전류 값을 보였고 740nm에서 1.414 μA로 가장 큰 값을 보여주었다. (b)에서 광 응답 수치는 SnS2 두께 증가로 인한 저항 증가와 광 흡수층인 p-type Si까지의 광 투과율이 감소하면서 광 응답의 수치가 감소함을 알 수 있다.

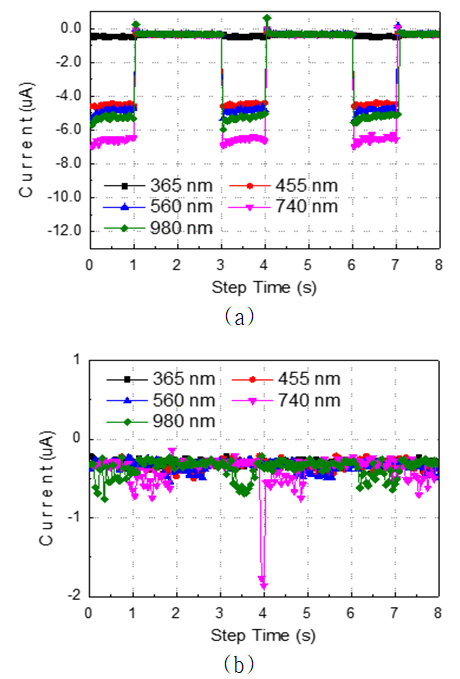

그림. 5. Al grid/SnS2/p-Si/Al 광 검출기 파장별 광 응답 (a) SnS2 두께 80 nm (b) SnS2 두께 135 nm

Fig. 5. Photoresponse of Al grid/SnS2/p-Si/Al photodetector (a) 80 nm thickness of SnS2 (b) 135 nm thickness of SnS2

../../Resources/kiee/KIEE.2018.67.10.1370/fig5.png

표 1. 광 검출기 광전류 수치

Table 1. Photocurrent of Al grid/SnS2/p-Si/Al photodetector

Photocurrent (μA)

λ

365nm

455nm

560nm

740nm

980nm

(a)

1.389

13.53

14.62

19.74

15.82

(b)

0.933

1.003

1.069

1.414

1.364

P h o t o - r e s p o n s e     r a t i o = I l i g h t - o n I l i g h t - o f f

광 응답비는 위 수식을 이용해 구할 수 있으며 (a)의 photo- response ratio는 740nm 파장에서 2005%이고, (b)의 photo- response ratio는 740nm 파장에서 149%으로 (a)에 비해 현저히 낮은 값을 나타냈다.

4. 결 론

본 연구에서는 스퍼터링 증착과정을 이용한 SnS의 광학특성을 분석하고 p-Si 기판위에 SnS의 스퍼터링 공정 시간을 다르게 하여 달라지는 증착 두께에 따른 특성을 비교 분석하였다.

Band-gap이 큰 편에 속하는 SnS2는 우수한 광 센서의 재료로서 좋은 특성을 가지며 스퍼터링 공법으로 쉽게 증착이 가능하고 고품질의 결정을 만들 수 있다. 스퍼터링 공정을 80nm의 두께로 SnS2를 증착한 소자의 I-V curve는 135nm의 두께로 증착된 SnS2 소자의 I-V curve보다 전류량에서 훨씬 많은 이득이 있음을 알 수 있다. 각 파장에 따른 광전류도 확연하게 차이를 보이는데 두께에 따른 저항의 증가와 빛의 투과율 감소로 분석되었다. 따라서 고성능의 광 센서 제작을 위해 얇은 두께의 SnS2 층의 형성이 필수적이다. 이번 연구는 SnS2와 p-Si간 hetero- junction을 이용한 광전소자의 제작과 두께의 차이에 따른 성능 비교에 목적이 있다. 이는 향후 SnS2 기반의 여러 광전소자 개발에 중요한 역할을 할 것이다.

감사의 글

The authors acknowledge the financial support of Precedent Research Program by HDC-ICONTROLS. C.G. Oh, Y. M. Cha, G. N. Lee equally contributed to this work.

References

1
Chen H. et al., 2018, Suspended SnS2 Layers by Light Assistance for Ultrasensitive Ammonia Detection at Room Temperature, Adv. Funct. Mater, Vol. 28, pp. 1-8DOI
2
Geim A. K., Grigorieva I. V., 2013, Van der Waals heterostructures, Nature, Vol. 499, pp. 419-425DOI
3
Fiori G. et al., 2014, Electronics based on two-dimensional materials, Nat. Nanotechnol, Vol. 9, pp. 768-779DOI
4
Yang W., Gan L., Li H., Zhai T., 2016, Two-dimensional layered nanomaterials for gas-sensing applications, Inorg. Chem. Front., Vol. 3, pp. 433-451DOI
5
Zhou X. et al., 2018, Tunneling Diode Based on WSe2/SnS2 Hetero structure In corporating High Detectivity and Responsivity, Adv. Mater., Vol. 30, pp. 1703286-1703294DOI
6
Li X. et al., 2013, SnS2/TiO2 Nano hybrids Chemically Bonded on Nitrogen-doped Graphene for Lithium-Sulfur Batteries: Synergy of Vacancy Defects and Heterostructure, NanoscaleDOI
7
Nørby P., Johnsen S., Iversen B. B., 2015, Fine tunable aqueous solution synthesis of textured flexible SnS2 thin films and nanosheets, Phys. Chem. Chem. Phys., Vol. 17, pp. 9282-9287DOI
8
He X., Shen H., 2012, Ab initio calculations of band structure and thermophysical properties for SnS2 and SnSe2, Phys. B Condens. Matter, Vol. 407, pp. 1146-1152DOI
9
Liu Z., Deng H., Mukherjee P. P., 2015, Evaluating pristine and modified SnS2 as a lithium-ion battery anode: A first-principles study, ACS Appl. Mater. Interfaces, Vol. 7, pp. 4000-4009DOI
10
Ye G. et al., 2017, Synthesis of large-scale atomic-layer SnS2 through chemical vapor deposition, Nano Res., Vol. 10, pp. 2386-2394DOI
11
Huang Y. et al., 2014, Tin disulfide-an emerging layered metal dichalcogenide semiconductor: Materials properties and device characteristics, ACS Nano, Vol. 8, pp. 10743-10755DOI
12
Mattinen M. et al., 2018, Low-Temperature Wafer-Scale Deposition of Continuous 2D SnS2 Films. Small, Accept, Publ., Vol. 1800547, pp. 1-8DOI
13
Liu J. W., et al., 2011, Photoassisted degradation of pentachlorophenol in a simulated soil washing system containing nonionic surfactant Triton X-100 with La-B codoped TiO2 under visible and solar light irradiation, Applied Catalysis B: Environmental, Vol. 103, pp. 470-478DOI
